实验室仪器_精密电子天平的组成结构

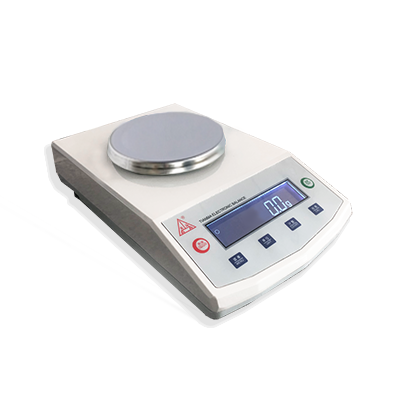

  现在市面上的精密电子天平越来越多,种类繁杂,但是不管是国产还是进口的,它们的内部结构都是一致的,所以我们今天来详细说说精密电子天平的内部构造有哪些。电子天平一般是由秤盘,传感器,PID调节器,功率放大器,低通滤波器,位置检测器,显示器,机壳,微计算机,模数转换器,底脚等几个部分组成。

  秤盘: 秤盘多为金属材料制成,安装在天平的传感器上,是天平进行称量的承受装置。它具有一定的几何形状和厚度,以圆形和方形的居多。使用中应注意卫生清洁,更不要随意掉换秤盘。

  传感器:传感器是电子天平的关键部件之一,由外壳、磁钢、极靴和线圈等组成,装在秤盘的下方。它的精度很高也很灵敏。应保持天平称量室的清洁,切忌称样时撒落物品而影响传感器的正常工作。

实验室仪器_精密电子天平的组成结构

  PID调节器:调节器的作用,就是保证传感器快速而稳定地工作。

  功率放大器:是将微弱的信号进行放大,以保证天平的精度和工作要求。

  低通滤波器:是排除外界和某些电器元件产生的高频信号的干扰,以保证传感器的输出为一恒定的直流电压。

  位置检测器:是由高灵敏度的远红外发光管和对称式光敏电池组成的。它的作用是将秤盘上的载荷转变成电信号输出。

  显示器:一种是数码管的显示器;另一种是液晶显示器。它们的作用是将输出的数字信号显示在显示屏幕上。

  机壳:保护电子天平免受到灰尘等物质的侵害,同时也是电子元件的基座等。

  微计算机:是电子天平的关键部件了,它是电子天平的数据处理部件,它具有记忆、计算和查表等功能。

  模数转换器:转换精度高,易于自动调零能有效地排除干扰,将输入信号转换成数字信号。

  底脚:电子天平的支撑部件,同时也是电子天平水平的调节部件,一般均靠后面两个调整脚来调节天平的水平。

  以上是精密电子天平的组成部分,在了解每个组件是做什么用的,那么在后期的维护上也是有很大帮助的。
